DESARROLLO
CRITERIOS
DE DISEÑO
Los
criterios de diseño están basados principalmente a lo indicado en el Reglamento
de instalaciones domiciliarias de agua potable y alcantarillado, RIDAA.
Por
cuanto la edificación del proyecto en estudio corresponde a viviendas
habitacionales, las Unidad de Equivalencia Hidráulica consideradas serán de
Clase 1.
BASES DE
CÁLCULO
Se
consideran las siguientes bases de diseño:
El
detalle de los artefactos proyectados y sus respectivas descargas en Unidad de
Equivalencia Hidráulica para cada vivienda se indican en los respectivos planos de proyecto, y este
dependerá de cuantos artefactos tengamos en el diseño de nuestra vivienda.
Las
cañerías se proyectaran en tubería de PVC de
40, 50, 75, 110, y en HDPE corrugado exterior de 200 mm de diámetro con pendientes
capaces de cumplir con la condición de autolavado.
CAÑERÍAS
Para las cañerías de la red de alcantarillado al interior de
las viviendas se emplearán tubos de policloruro de vinilo (P.V.C. Sanitario
línea gris unión cementada) con uniones y accesorios del mismo material,
construidos y probados en fábrica en conformidad con las normas del I.N.N. NCh
1635 Of. 80 "Tubos de policloruro de vinilo (PVC) rígidos para instalaciones
sanitarias de alcantarillado domiciliario. Requisitos", NCh 1779 Of. 80 " Uniones y
Accesorios para tubos de PVC rígidos para instalaciones sanitarias de
alcantarillado domiciliario. Requisitos",
NCh 399 Of. 80 "Tubos de policloruro de vinilo (PVC) rígidos para
fluidos a presión. Requisitos", y
NCh 815 E Of. 71 "Tubos de policloruro de vinilo (PVC) rígido.
Métodos de Ensayo".
Las
cañerías enterradas se colocarán sobre una base de arena de 0,10 m de espesor en los
lugares indicados en los planos. Todas las cañerías que se instalen a menos de 1 m de profundidad, que
atraviesen o pasen bajo cimientos o muros estructurales, deberán reforzarse con
un dado de hormigón que las envuelva con un espesor mínimo de 0,10 m y de dosificación 170 kg cm/m3.
El
hormigón se aislará de la tubería para permitir la libre dilatación de ella.
El
retape de las pasadas de muros, losas, vigas, cimientos, etc. se efectuará con
hormigón grado H-15.
Para
las viviendas se utilizan pendientes mínimas entre el 3% y 33% al interior de
ellas cumpliendo de esta forma la condición de autolavado. La disposición en

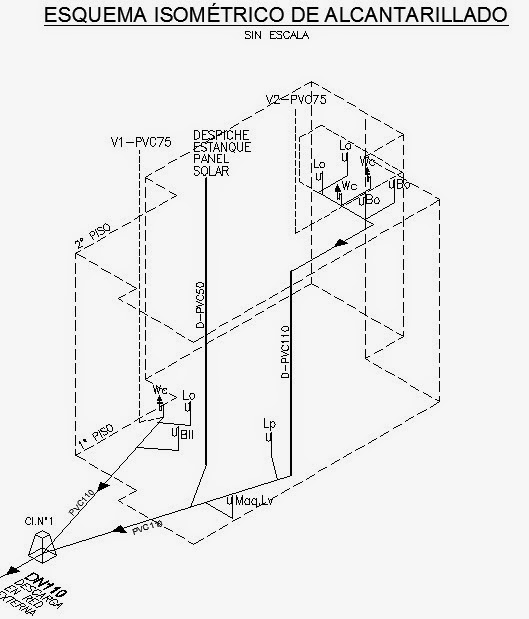

planta e isométrico se muestra en los planos de proyecto.
CÁMARAS
Cámaras
de inspección tipo domiciliaria
Se proyectaran cámaras de inspección del tipo domiciliario, las cuales podrán ser
prefabricadas o construidas en situ.
Para profundidades menores a 1,00 m , las dimensiones en planta serán de 0,60 m x 0,60 m . Para profundidades mayores a 1,00 m y menores que 2,00 m , las dimensiones en
planta serán de 0,70 x 1,00 m . En profundidades mayores a 2,00 m las dimensiones en
planta serán de 1,20 x 0,75 m ., en todos los casos mencionados, deberán
cumplir con la Nch
2702, referente a cámaras de inspección domiciliaria.
DE LAS PRUEBAS.
Se
exigirán todas las pruebas indicadas en
el RIDAA Capítulo 6.2.6. "Prueba de la instalación domiciliaria de
alcantarillado", de tal manera que aseguren su total impermeabilidad,
buena ejecución y funcionamiento.
·
Prueba Hidráulica
·
Prueba de Bola
·
Prueba de Humo
Una vez
recibida la prueba hidráulica es necesario mantener la cañería con agua dejando
a lo menos 1 m
de carga de agua para poder constatar algún maltrato a las instalaciones por
faenas propias de la obra.
ESPECIFICACIONES
TÉCNICAS GENERALES
La
construcción de las instalaciones domiciliarias deberá cumplir fielmente las
indicaciones de proyecto en cuanto a materiales, diámetros, trazados, etc.
Igualmente los artefactos, materiales y
componentes utilizados en las obras deberán cumplir con la normativa vigente
referente a las instalaciones sanitarias domiciliarias, el Manual de Normas
Técnicas para la realización de las instalaciones domiciliarias de agua y
alcantarillado (D.S. MOP 50/02), con las Especificaciones y recomendaciones del
fabricante.
La
construcción de las instalaciones deberá hacerse de acuerdo a las técnicas
constructivas generalmente aceptadas en obras civiles.
UNIONES
DOMICILIARIAS
Las
uniones domiciliaria se hará con tubería de PVC de diámetros indicados en los
planos del proyecto, con unión tipo
Anger. Se ejecutarán de de acuerdo a la norma NCh
2592 Of.200.
Todas
las uniones deberán pasar bajo la matriz de Agua Potable, tener una TEE de
registro de PVC con tapa atornillada y TEE de colector. Queda prohibido el
empleo de mantas o monturas para
realizar la unión domiciliaria.
jueves, 26 de marzo de 2015
jueves, 19 de marzo de 2015
INTRODUCCIÓN
El
presente Blogger se refiere a los Proyectos de las instalaciones domiciliarias de alcantarillado de aguas servidas para viviendas
Domiciliarias, que se construirán en la Región Metropolitana o dentro de algún punto
del País en general. Este documento
comprende los requerimientos a nivel general que deberán acogerse para el
desarrollo y posterior construcción del proyecto de aguas servidas.
El
presente Blogger se basara en los planos
de arquitectura que nuestro cliente o persona en particular requiera construir.
Las soluciones contemplaran una solución en particular común para que las descargas de estas aguas se evacuen gravitacionalmente hasta una fosa séptica para infiltrar
posteriormente en un pozo o también puede descargar a una planta de tratamiento o a un colector publico o privado dependiendo de las exigencias del mándate y de la sanitaria, dependiendo del sector indicado
en planos de proyecto, en todo caso, deberá cumplir con lo estipulado en el Certificado
de Factibilidad una vez emitido. Se tratara durante el proceso de desarrollo y
construcción del proyecto, descargar gravitacionalmente la mayor cantidad
posible de las evacuaciones.
Las instalaciones interiores que se proyectarán corresponden
a los desagües de las edificaciones indicadas en planos de arquitectura. La
cantidad de artefactos y sus respectivas UEH así como la disposición en planta e isométrico se mostrarán
en los planos del proyecto.
La cantidad total de UEH de aguas servidas que generan todas
las instalaciones antes descritas, dependerá únicamente de la cantidad de artefactos proyectados en nuestra viviendas, las que desaguarán a alguna solución en particular.
